GTL Habilitation électrique

Spécialement conçue pour la formation à l’habilitation électrique en milieu résidentiel (logement T1), cette maquette GTL permet de travailler sur des opérations de câblage, raccordement et maintenance des installations électriques. Elle permet également de pratiquer la mise en sécurité (consignation, VAT) et d’utiliser les dispositifs de protection dans des conditions réelles. Les apprenants réalisent des diagnostics, des contrôles de continuité et de tension, et effectuent des interventions correctives, tout en appliquant les gestes de sécurité professionnels, adaptés à un cadre pédagogique.

Adapté aux sections telles que : CAP Électricien, Bac Pro MELEC ainsi qu’aux formations d'habilitations électrique BT.

La GTL Habilitation type appartement T1 intègre les organes essentiels d’un tableau électrique moderne :
- Disjoncteur de branchement (1P+N, 15–45A, 500 mA type S)
- Protection différentielle 30 mA (type AC et type A)
- Disjoncteurs divisionnaires 1P+N (calibres usuels : 2A, 10A, 16A, 20A, 32A)
- Contacteur (usage type heures creuses)
- Coffret modulaire 13 modules / 3 rangées avec goulotte GTL et accessoires de répartition (peignes, connexions)
- Équipements de mise en sécurité : cadenassage/consignation et VAT

Dimensions : H:1m25 x L:60cm x P:42cm

La maquette GTL habilitation électrique pour la formation :

Installation réaliste

Une configuration GTL identique à ce que l’on retrouve sur une installation résidentielle d'un logement : protections différentielles, disjoncteurs divisionnaires, répartition et appareillages courants. Idéal pour ancrer les bons réflexes terrain.

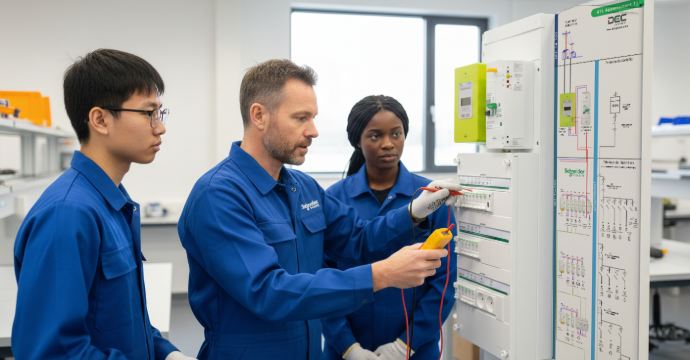

Activités variées

Permet d’enchaîner des séquences progressives : lecture de schémas, câblage, consignation/cadenassage, VAT, tests de continuité, vérifications, puis diagnostic. Un seul équipement pour couvrir plusieurs objectifs pédagogiques.

Adaptation pédagogique

Utilisable du niveau initiation à l’autonomie : exercices simples en CAP, approfondissement en Bac Pro, méthodologie et analyse en BTS. La même maquette accompagne toute la montée en compétence.

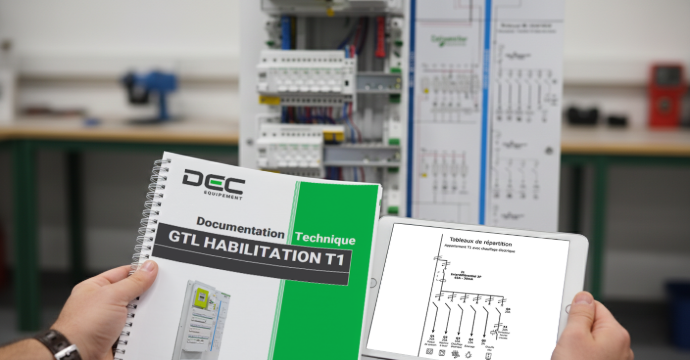

Supports de travail

La maquette est fournie avec des travaux pratiques, une documentation complète et les schémas correspondants. Repérage, câblage, contrôles et remise en conformité peuvent être abordés rapidement, avec un support clair pour faciliter la préparation et l’animation des séances.

*photos non contractuelles

Intéressés par la GTL habilitation ?

Plaquette synthèse (PDF) + conseils d’un expert DEC pour cadrer votre projet.

Télécharger la plaquette Parler à un expert

Complétez votre GTL habilitation électrique
