Le système SOLARIS est un générateur solaire qui permet de comprendre le fonctionnement d’une application photovoltaïque de type site isolé.
Il se compose d’une armoire didactique et de panneaux solaires de type polycristallin ou amorphe.
L’armoire pédagogique permet de choisir, très simplement, différentes configurations de câblage pour réaliser des mesures de courants, de tensions et de puissances.
L’objectif du produit est de mesurer les performances du générateur photovoltaïque et de ses éléments qui le composent.

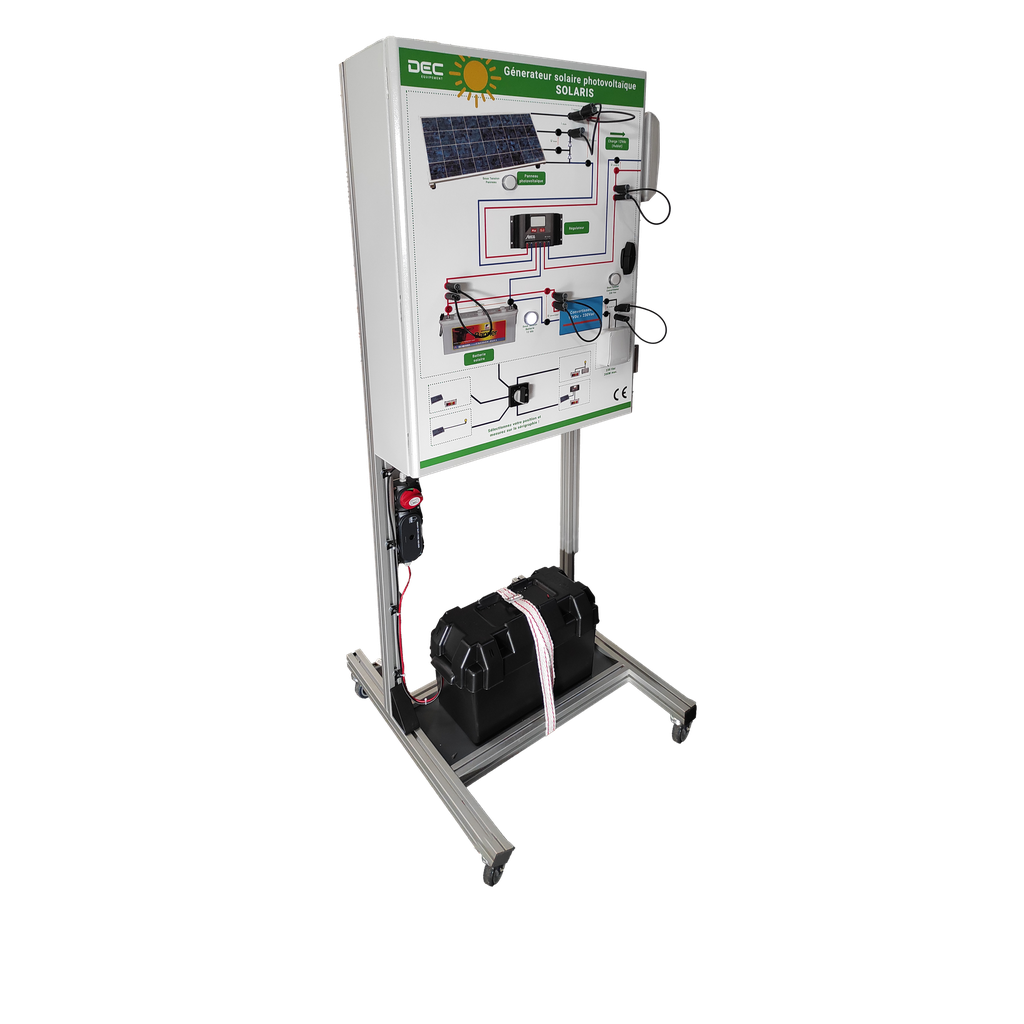

L’ensemble est constitué d’une armoire pédagogique montée sur un châssis mobile et raccordé par une prise industrielle à un ou plusieurs panneaux solaires montés sur un châssis à roulettes

Caractéristiques techniques :

- 1 Châssis en aluminium équipé de roulettes freins (H : 1700 mm - L : 600 mm - P : 700mm)
- 1 Batterie de 12V-100Ah montée dans un coffret étanche
- 1 Armoire en tôle d’acier peint (H : 800 mm - L : 600 mm - P - 250 mm)
- 1 Sérigraphie avec le schéma électrique de l’armoire
- 1 Sélecteur 5 positions pour découvrir différents modes de fonctionnement
- 1 Prise de courant 16A 2P+T 200W maximum.
- 3 Voyants blancs de présence tension
- 1 Hublot 12V-60W
- 1 Prise industrielle 6 points pour le raccordement des panneaux solaires
- 1 Régulateur STECA PR1010
- 1 Onduleur 12Vdc/230Vac - 275VA
- 4 Disjoncteurs de protection DC
- 1 Disjoncteur monophasé différentiel 6A-30mA
- 6 Cordons de câblage
