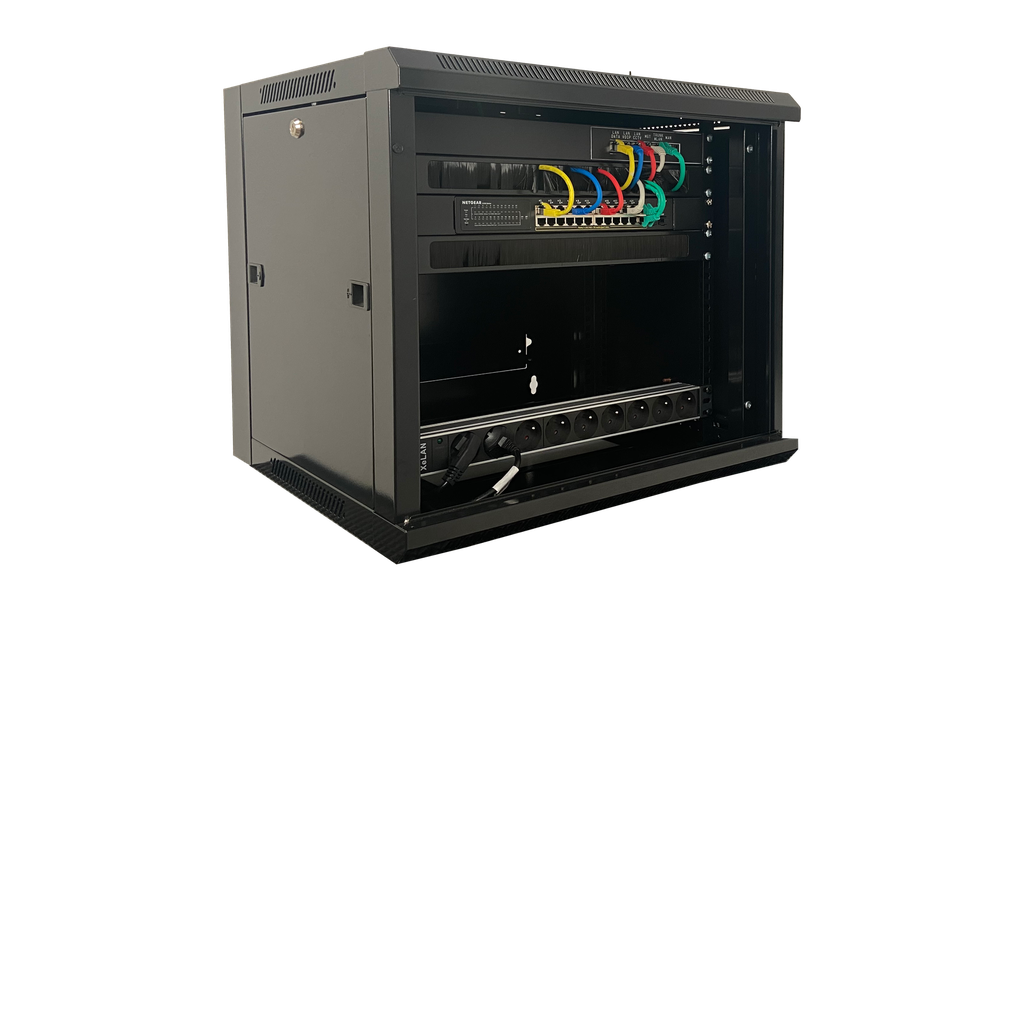

Baie VDI de base
Conçue pour subvenir aux besoins réseau d'une PME, cette baie intègre un PC serveur pouvant héberger jusqu'à 5 machines virtuelles afin de fournir différents services. Elle intègre également un switch manageable et un point d'accès Wi-Fi. L'ensemble s'intègre dans une baie compacte de 9U et est fourni avec les cordons et les accessoires permettant un brassage des différents services par code couleur.
(Jaune : LAN / DATA, Bleu : VOIP "téléphonie IP" , Rouge : CCTV "vidéosurveillance" , Gris : Management , Vert : Trunk / WLAN).
Le serveur est fourni pré-configuré avec un hyperviseur et 2 machines virtuelles ( Routeur et Serveur NAS). Les autres services sont disponibles sous forme d'extension (VOIP, CCTV).
Caractéristiques du serveur (à minima) :
- Rackable 19" 1U
- Processeur i3 7100U
- RAM 32Gb
- SSD système 512 Go
- HDD stockage 2 To
- 6 Ports Ethernet Gigabit routables
Pré-configuration du serveur :
- 1 Port LAN Data
- 1 Port LAN VOIP
- 1 Port LAN SECU
- 1 Port Management
- 1 Port Trunk / WLAN (2 RJ45 & 2 SFP)
- 1 Port WAN (Accès Internet)
Caractéristiques du switch manageable :
- Rackable 19" 1U
- 10/100/1000 Mbps
- 2 niveaux d'administration
- 24 ports RJ45 POE + (Power Over Ethernet 30W)
- 2 ports SFP ( fibre optique)
Pré-configuration du switch :
- 5 Ports libres "LAN Data"
- 5 Ports libres "LAN VOIP"
- 5 Ports libres "LAN SECU"
- 1 Port libre "MANAGEMENT"
- 2 Ports libres "PROCESS"
- 2 Ports libre Trunk / WLAN (2 SFP)
Caractéristique du point d’accès Wi-Fi :
- Alimentation POE
- Wifi 6
- 2.4 GHz ( 600Mbit/s ) & 5Ghz ( 200Mbit/s )
Pré-configuration du point d’accès Wi-Fi :
- 1 SSID "Data"
- 1 SSID "VOIP"
- 1 SSID "SECU"
- 1 SSID "PROCESS"
La baie de brassage (VDI) pédagogique :
Une baie VDI didactique adaptée aux filières CIEL
La baie VDI pédagogique offre aux apprenants des Bac Pro CIEL et BTS CIEL un système réaliste reproduisant le fonctionnement d’une entreprise. Grâce à des réseaux professionnels simulés (VLANs), elle permet de développer des compétences en configuration réseau et cybersécurité. Ce système intègre un serveur et un switch manageable, configurés avec des VLANs pour la vidéosurveillance, la téléphonie IP, les données et les process industriels.
Une baie de brassage VDI modulable et préconfigurée
Livrée avec une documentation complète, préconfigurée et prête à l’emploi, la baie de brassage VDI contient des fonctionnalités telles que la gestion des réseaux via des machines virtuelles hébergées sur Proxmox. L'utilisation du système s'adapte selon le niveau de l'apprenant : configuration en Bac Pro ou installation complète pour les BTS.
Un outil polyvalent pour les formations CIEL
La baie VDI s’intègre parfaitement dans les programmes des Bac Pro CIEL et BTS CIEL, mais également dans des matières connexes avec notamment ses fonctionnalités de communication industrielle Modbus TCP/IP. Elle permet aux enseignants de proposer des projets collaboratifs en co-intervention, combinant physique (mesures de courant et de tension), informatique et cybersécurité.
Vous êtes intéressés par cette baie VDI pédagogique ? Contactez nous
