Réf : CHESAN02
Château d'eau PO
Château d’eau pédagogique conçu pour former de manière réaliste aux principes de stockage, de pompage et de distribution de l’eau.
Grâce à ses composants industriels et à ses capteurs, cette maquette pédagogique offre un support concret pour la formation au fonctionnement d'un château d’eau, la régulation, l’instrumentation et la maintenance.
Château d'eau en parti opérative composé d'un châssis aluminium sur roulette recevant :
- 2 cuves de 75 litres en partie haute et une cuve de 150 litre en partie basse
- les 2 cuves supérieures sont translucides et équipées de 3 capteurs de niveau TOR, d'un trop plein et d'une vanne de vidange.
- la cuve inférieure est équipée d'un capteur de niveau TOR
- 2 Moto pompes 230/400V équipées de pressostat de sécurité alimentent les cuves supérieurs
- 1 Arrêt d'urgence
- 1 débitmètre 4-20mA avec touches et afficheur en façade
- 1 capteur de niveau Hydrostatique 4-20mA
- tous les câbles capteurs sont munis de voyants permettant de visualiser l'état du capteur.
L'ensembles des capteurs et des pompes sont à disposition sur 2 connecteurs 24Pts mâles, détrompés.
1 jeu d'embases et de connecteurs femelles sont fournis.
Fournis avec schémas électrique (X-relais et PDF) et une documentation de mise en service.
Dimensions Hors tout :
H 1800mm x L 1500 x P 800, environ 200 kilos
Le château d'eau pédagogique
Apprentissage réaliste
La maquette pédagogique château d’eau permet de visualiser en direct le cycle de l’eau, du pompage au stockage. Grâce aux vannes et pompes pilotables, les apprenants comprennent concrètement l’impact de leurs actions sur les niveaux d’eau et les débits. Un support idéal pour les travaux pratiques et l'acquisition des compétences en hydraulique.

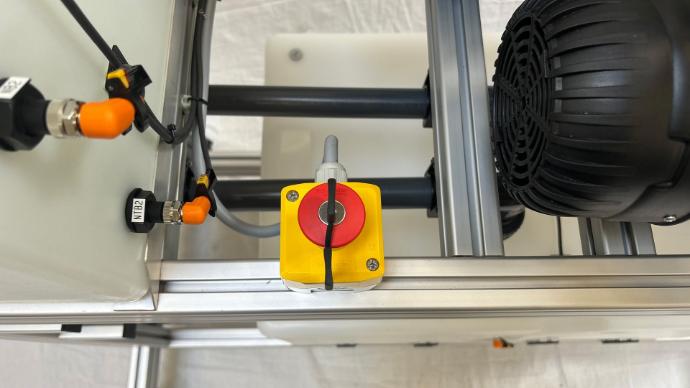

Sécurité et instrumentation complètes
Le château d’eau didactique est équipé de pressostats, d’un arrêt d’urgence et d’une instrumentation complète : capteurs de niveau TOR, capteur hydrostatique 4-20mA, débitmètre à vortex… L’ensemble est facilement lisible grâce à des voyants lumineux intégrés. De quoi assurer un usage sécurisé et professionnalisant pour l’apprentissage.

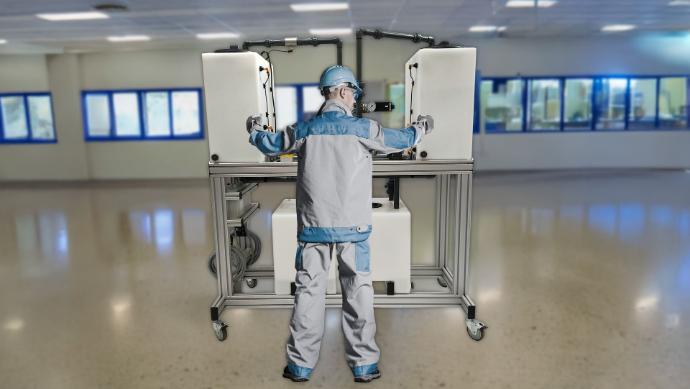

Installation mobile et rapide
Monté sur roulettes avec freins, le château d’eau pédagogique s’intègre rapidement dans n’importe quelle salle. Aucun besoin d’outillage lourd ou de compétences techniques avancées. Il se connecte via des connecteurs détrompés et est livré avec toute la documentation nécessaire à sa prise en main.
Polyvalence pédagogique
Du simple remplissage de cuves à la simulation de panne, cette maquette pédagogique de château d’eau permet une variété d’exercices : régulation de débit, étude de pressions, maintenance préventive, automatisme… Un seul outil pour une multitude de formations en hydraulique, maintenance et électrotechnique.
