Portique de levage, système industriel pour manutention de charge lourde. La structure est sur roulettes et est équipé d'un palan de levage sur chariot de direction électrique pour une charge de 125 Kg

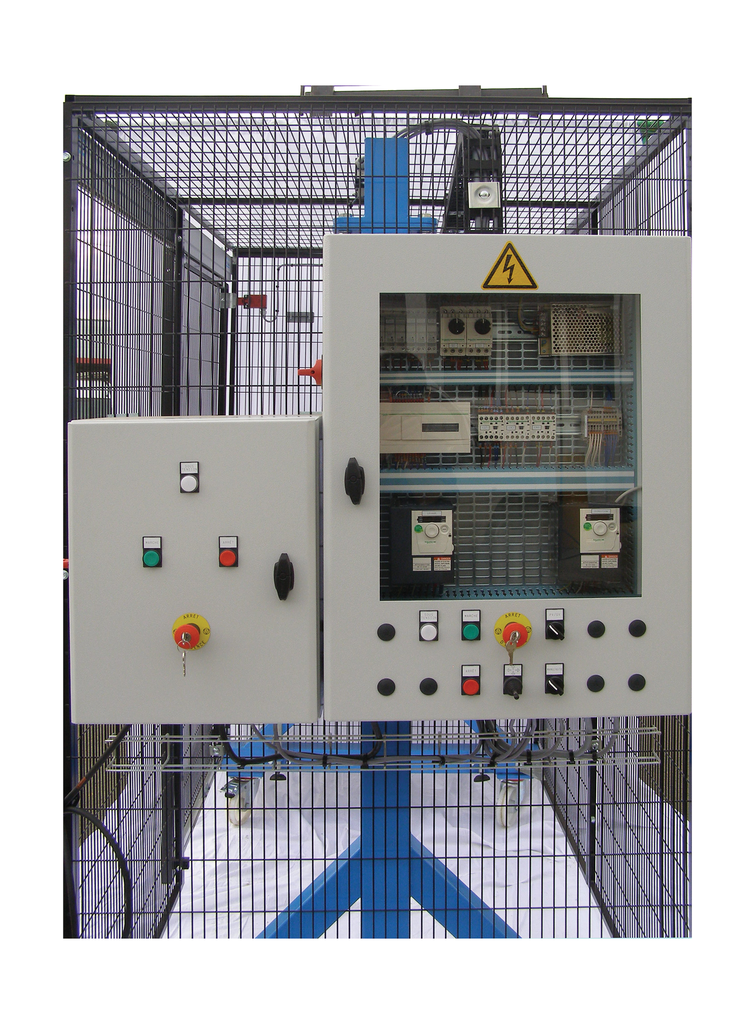

Le produit est livré avec une armoire de sécurité équipée de protection électriques , et d'une armoire de commande.

L'armoire de sécurité alimente l'armoire de commande. Les contacts de surcourse, le contact de sécurité de porte et le dispositif d'arrêt d'urgence sont câblés dans celle ci afin d'éviter tous risques liés aux erreurs de câblage élève.

Dans l'armoire de commmande:
-les moteurs sont protegés par des disjoncteurs moteur,
-la commande est protègée par des disjoncteurs,
-le chariot et le palan sont piloté par deux variateurs de vitesse.
-l'automatisme est réalisé par automate programmable schneider M221 communicant en Ethernet TCP/IP (fourniture du câble et logiciel de programmation)

Caractéristique techniques :

Dimensions: L=2060mm H=2360mm P=1300mm
Capacité de levage : 125 Kg
Tension d'alimentation : 400V tétra.
